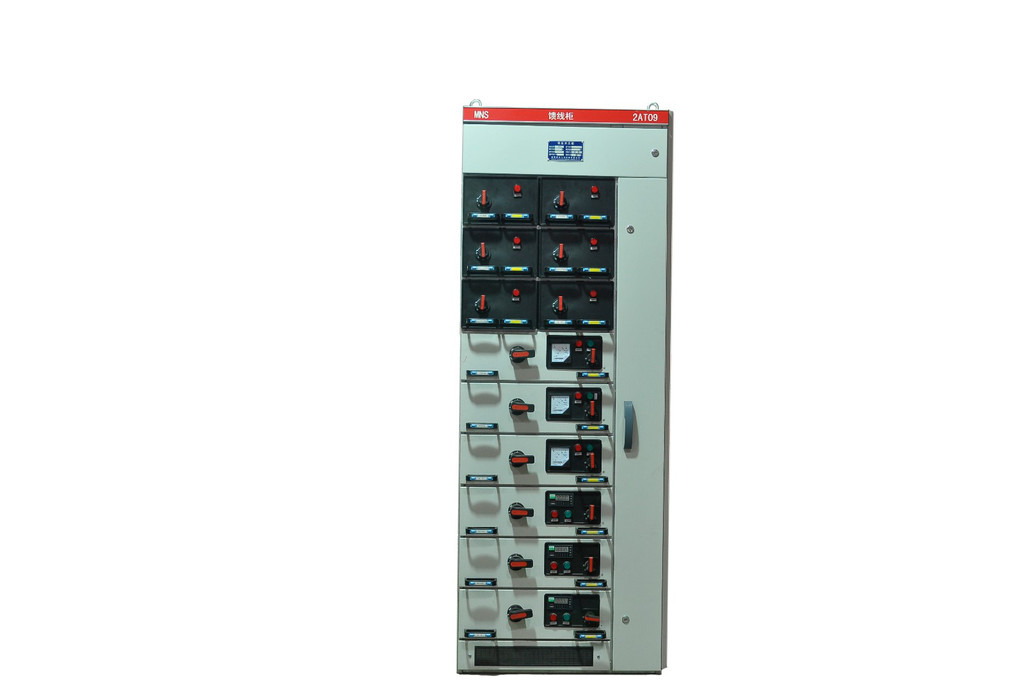

      MNS低压抽出式开关柜

      服务热线: 13907277511 立即咨询

      产品介绍

      概述

      我公司生产的MNS型低压抽出式开关柜,是引进和吸收国外技术,具有组合式低压开关柜,适用于电厂、石油化工、冶金、高层楼寓、电信、轻纺、商业场所、空港等需要可靠性的场合,作为发、供电系统中的配电、电动机集中控制、无功功率补偿的低压配电装置。


      一般数据

      应用场合:配电、电动机控制。

      执行标准:IEC60439、GB7251.1。

      电缆隔室的设计可使电缆上下进出均比较方便;

      功能单元的抽屉层商模数为160mm,分为12单元、1单元、32单元、2单 元、3单元五个尺寸系列,单元回路额定电流400A及以下,抽屉改变仅在高 度尺寸上变化,其宽度、深度尺寸不变,相同功能单元的抽屉具有良好的互 换性,抽屉单元设有机械联锁装置。


      符合标准

      低压成套开关设备和控制设备:GB7251.1-2005 IEC60439、GB7251.1

      一般数据

      应用场合:配电、电动机控制

      执行标准:IEC60439、GB7251.1

      环境温度:-5℃—40℃

      环境相对温度40℃时不超过50%,在较低温度时,允许 有较高的相对湿度(如:20℃时为90%)

      安装地点:室内

      海拔高度:≤2000m

      机械数据

      进出线形式:电缆母线槽(桥)

      电缆进出:顶部底部

      接线形式:柜前柜后

      防护等级:IP30、IP40、IP54

      功能单元隔离形式:全隔离或部分隔离


      电气数据

      额定绝缘电压:至1000V

      额定工作电压:至660V

      额定功率: 5060Hz

      额定冲击耐受电压:8KV

      水平母线额定电流:4000A

      过电压等级:Ⅲ

      污染等级:3

      额定电流:4000A

      辅助电路额定电压:AC380、220VDC220V

      垂直母线额定电流:2000、1000A

      垂直母线

      额定短时耐受电流:50KA

      额定峰值耐受电流:105KA

      接地系统

      TT,IT,TN-S,TN-C-S

      进出线断路器

      4000A

      性能特点

      结构紧凑,节省柜体体积

      柜体能背靠背排列

      配电回路布置经济

      全部选用标准元件,方便工程设计人员设计

      全系列标准化

      柜体可按工作和环境的不同要求设计出相应的防护等级

      在一个柜体中可自由组合成不同形式,如固定式和抽出式
