进相器中的可控硅究竟起到什么作用呢听厂家怎么说
来源：www.hbxyjxq.cn 发布时间：2021/1/28 16:28:17

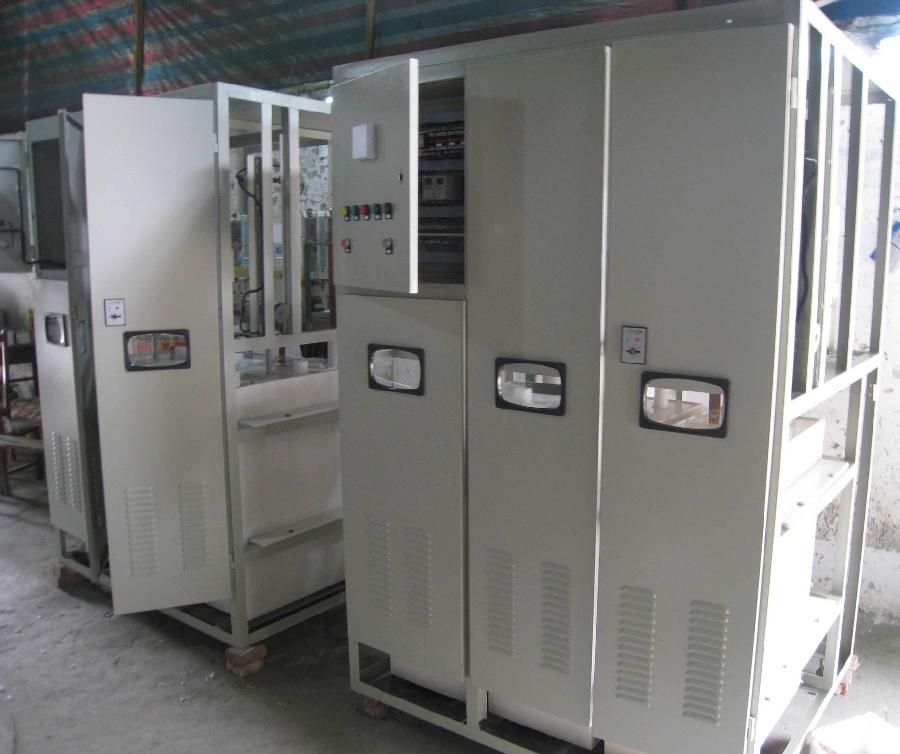

静止式进相器可控硅的出现使得半导体技术由弱电领域进入了强电领域，成为工业、农业、交通业等各行各业争相使用的元件，那么，静止式进相器配件可控硅究竟有什么作用呢?是什么原因使得它这么火热呢？静止式进相器批发厂家带你了解吧 可控硅，英文名称为Silicon Controlled Rectifier，简写为SCR，是可控硅整流元件的简称，有时也将其称为晶闸管。可控硅是一个具有三个PN结、四层结构的大功率半导体器件，具有体积小、结构简单、功能强、抗高压的特点，现已广泛应用于电视机、电冰箱、无线电遥控、摄像机、定时控制器等设备中。
可控硅是一种有源开关元件，平时它保持在非道通状态，直到由一个较少的控制信号对其触发或称“点火”使其道通，一旦被点火就算撤离触发信号它也保持道通状态，要使其截止可在其阳极与阴极间加上反向电压或将流过可控硅二极管的电流减少到某一个值以下。 可控硅二极管可用两个不同极性（P-N-P和N-P-N）晶体管来模拟。当可控硅的栅极悬空时，BG1和BG2都处于截止状态，此时电路基本上没有电流流过负载电阻RL，当栅极输入一个正脉冲电压时BG2道通，使BG1的基极电位下降，BG1因此开始道通，BG1的道通使得BG2的基极电位进一步升高，BG1的基极电位进一步下降，经过这一个正反馈过程使BG1和BG2进入饱和道通状态。电路很快从截止状态进入道通状态，这时栅极就算没有触发脉冲电路由于正反馈的作用将保持道通状态不变。如果此时在阳极和阴极加上反向电压，由于BG1和BG2均处于反向偏置状态所以电路很快截止，另外如果加大负载电阻RL的阻值使电路电流减少BG1和BG2的基电流也将减少，当减少到某一个值时由于电路的正反馈作用，电路将很快从道通状态翻转为截止状态，我们称这个电流为维持电流。在实际应用中，我们可通过一个开关来短路可控硅的阳极和阴极从而达到可控硅的关断。 应用举例 可控硅在实际应用中电路花样至多的是其栅极触发回路，概括起来有直流触发电路，交流触发电路，相位触发电路等等。
可控硅的作用
一：可控整流作用 可控硅的作用之一就是可控整流，这也是可控硅基本也重要的作用。大家所熟知的二极管整流电路只可完成整流的功能，并没有实现可控，而一旦把二极管换做可控硅，便构成了一个可控整流电路。在一个基本的单相半波可控整流电路中，当正弦交流电压处于正半周时，只有在控制极外加触发脉冲时，可控硅才被触发导通，负载上才会有电压输出，因此可以通过改变控制极上触发脉冲到来的时间，来进一步调节负载上输出电压的平均值，达到可控整流的作用。
二：用作无触点开关 可控硅的作用之二就是用作无触点开关，经常用于自动化设备中，代替通用继电器，具有无噪音、寿命长的特点。
三：开关和调压 可控硅的作用之三就是起到开关和调压的作用，经常应用于交流电路中，由于其被触发时间不同，因此通过它的电流只有其交流周期的一部分，通过它的电压只有全电压的一部分，因而起到调节输出电压的作用。
可控硅是一种有源开关元件，平时它保持在非道通状态，直到由一个较少的控制信号对其触发或称“点火”使其道通，一旦被点火就算撤离触发信号它也保持道通状态，要使其截止可在其阳极与阴极间加上反向电压或将流过可控硅二极管的电流减少到某一个值以下。 可控硅二极管可用两个不同极性（P-N-P和N-P-N）晶体管来模拟。当可控硅的栅极悬空时，BG1和BG2都处于截止状态，此时电路基本上没有电流流过负载电阻RL，当栅极输入一个正脉冲电压时BG2道通，使BG1的基极电位下降，BG1因此开始道通，BG1的道通使得BG2的基极电位进一步升高，BG1的基极电位进一步下降，经过这一个正反馈过程使BG1和BG2进入饱和道通状态。电路很快从截止状态进入道通状态，这时栅极就算没有触发脉冲电路由于正反馈的作用将保持道通状态不变。如果此时在阳极和阴极加上反向电压，由于BG1和BG2均处于反向偏置状态所以电路很快截止，另外如果加大负载电阻RL的阻值使电路电流减少BG1和BG2的基电流也将减少，当减少到某一个值时由于电路的正反馈作用，电路将很快从道通状态翻转为截止状态，我们称这个电流为维持电流。在实际应用中，我们可通过一个开关来短路可控硅的阳极和阴极从而达到可控硅的关断。 应用举例 可控硅在实际应用中电路花样至多的是其栅极触发回路，概括起来有直流触发电路，交流触发电路，相位触发电路等等。
一：可控整流作用 可控硅的作用之一就是可控整流，这也是可控硅基本也重要的作用。大家所熟知的二极管整流电路只可完成整流的功能，并没有实现可控，而一旦把二极管换做可控硅，便构成了一个可控整流电路。在一个基本的单相半波可控整流电路中，当正弦交流电压处于正半周时，只有在控制极外加触发脉冲时，可控硅才被触发导通，负载上才会有电压输出，因此可以通过改变控制极上触发脉冲到来的时间，来进一步调节负载上输出电压的平均值，达到可控整流的作用。
二：用作无触点开关 可控硅的作用之二就是用作无触点开关，经常用于自动化设备中，代替通用继电器，具有无噪音、寿命长的特点。
三：开关和调压 可控硅的作用之三就是起到开关和调压的作用，经常应用于交流电路中，由于其被触发时间不同，因此通过它的电流只有其交流周期的一部分，通过它的电压只有全电压的一部分，因而起到调节输出电压的作用。
